O objetivo desse laboratório consiste em estudar a resistividade elétrica de fios metálicos, sua resistência elétrica, e sua relação com as dimensões dos materiais desconsiderando os efeitos da temperatura e frequência.
Estudar os erros de medição e avaliar a acurácia e a precisão das medidas e cálculos. Estude antes os capítulos de Medição de Resistência Elétrica e Medições em Laboratório.
O relatório deverá ser feito individualmente no Excel.
Descrição
- Aferir o ohmímetro com resistências padrão.
- Medir a resistência elétrica de fios com dimensões distintas e materiais inicialmente desconhecidos, através dos métodos: voltímetro + amperímetro e do ohmímetro.
Deve-se utilizar corrente contínua na experiência para eliminar o efeito da frequência e correntes inferiores a 1 ampere para evitar o efeito da temperatura.

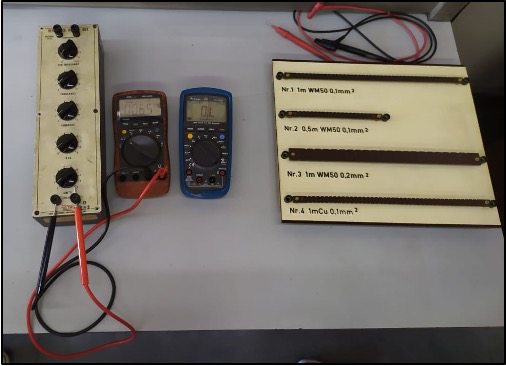

Materiais
Painéis
Resistores de fio
Fonte de Corrente Contínua
Medidores
2 Multímetros- um como amperímetro e o outro como voltímetro
1 Ohmímetro
1 Micro-ohmímetro
Acessórios
- Material de conexão2
- Considerando a medida do micro-ohmímetro como sendo a correta, determine os erros das medidas com voltímetro e amperímetro.
- Considerando as medidas realizadas com voltímetro e amperímetro, determine os erros das medidas utilizando as fórmulas de propagação de erro de medição.
Apresentação dos Resultados
- Faça tabelas com os valores medidos indicando a precisão e utilizando o número de algarismos significativos corretos.
- Faça gráficos das tensões x correntes medidas.
- Faça gráficos das resistências x correntes medidas.
- Faça gráficos dos erros de medição.
- Calcule a média e o desvio padrão dos valores medidos de resistência. 3
- Compare os valores obtidos no item anterior com a medição com o ohmímetro.
- Faça gráficos da resistência x potência dissipada nos fios medidos.
- Encontre a relação matemática que melhor aproxima os gráficos utilizando a ferramenta de linha de tendência do Excel.
- Faça gráficos da resistividade volumétrica
Análise dos Resultados
- Como a resistência se comportou com relação ao comprimento do fio?
- Como a resistência se comportou com relação à área do fio?
- Como a resistência se comportou com relação ao volume do fio?
- Como a resistência se comportou com relação ao material do fio?
- Que outros aspectos foram observados?
- Identifique os materiais a partir dos resultados obtidos.
- Utilize os dados do material identificado para calcular a resistência dos fios e avalie a diferença este valor calculado e os valores medidos.
Conclusões
Formule hipóteses e modelos para explicar os resultados.
