Objetivo
Mostrar a influência da corrente e número de espiras no efeito dinâmico de bobinas com núcleo de ferro.
Materiais
Painéis
- P1.1 Chave faca
- P1.8 Suporte para Bobina
- P1.13 Transformador
- P1.14 Retificador
Medidores
- 1 Medidor UM1
Acessórios
- Bobina 600 espiras
- Bobina 1200 espiras
- Tubo de Núcleo
- Núcleo de Ferro Doce
- Material de conexão

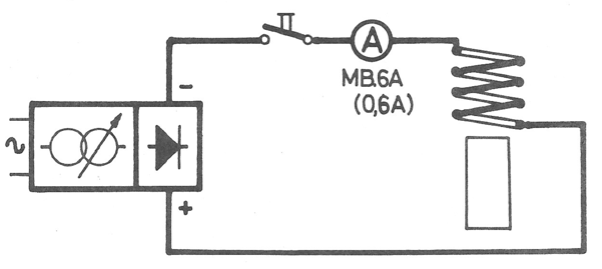

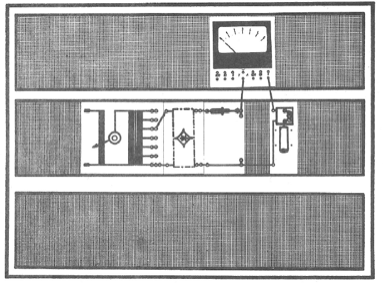

Diagrama
Experiências
Experimento #1
- Inserira a bobina de 600 espiras na placa de construção P1.8.
- Ligue o transformador no tap de 24 V.
- Regule a tensão até obter uma corrente de 1 A.
- Pese o tubo de metal.
- Inserira o tubo de metal pela parte inferior da bobina. Ele deverá permanecer suspenso pela força eletromagnética.
- Determine o comprimento do tubo que fica dentro do corpo da bobina.
- Aumente a corrente até 2 A e determinando o comprimento do tubo dentro do corpo da bobina.
Experimento #2
- Repita o experimento #1 com a bobina de 1200 espiras, mas com corrente de 0,5 A e 1 A.
Experimento #3
- Repita o experimento #2 com a corrente inicialmente em 0,6 A. Reduza a corrente lentamente até que o tubo cai. Faça um gráfico com as correntes e distâncias. Repita a experiência com uma barra de ferro doce introduzida pelo lado superior da bobina.
Apresentação dos resultados
- Faça gráficos do comprimento da barra dentro da bobina e a corrente
- Encontre uma expressão matemática que aproxime esta curva.
Análise dos Resultados
Compare os resultados encontrados com a teoria do eletromagnetismo.
Conclusões
Formule hipótese e modelos para explicar os resultados.
