Objetivo
Estudar as condições que regem a polaridade e a energia gerada em uma célula eletroquímica.
Descrição
Medir a tensão e sua polaridade com diversos materiais de contato e soluções aquosas.
Materiais
Painéis:
P1.11 Célula
P1.13 Transformador
Medidores:
1 Medidor UM1
Acessórios:
2 Eletrodos de Cobre
2 Eletrodos de Zinco
1 Eletrodo de Grafite
1 Eletrodo de Grafite com Manganês,
1 Lâmpada Incandescente 2,5 V 0,2 A
1 Garra Jacaré
Cloreto de Amônia
Água Destilada
Material de Conexão
Experiência
Todos os Eletrodos de teste devem ser cuidadosamente limpos antes das experiências, polidos se necessário. Fotografe-os.
Prepare a solução de amoníaco (10 partes de cloreto de amônio para 100 partes de água, em massa) coloque o recipiente sobre a mesa. Misture bem e coloque na célula de teste.

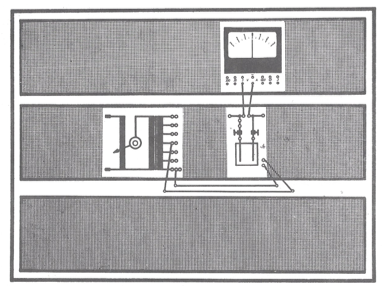

Alimente a iluminação da placa de teste ligando ao transformador (12V).
1. Meça a tensão entre os eletrodos de cobre e cobre com água destilada.
2. Meça a tensão entre os eletrodos de cobre e zinco com água destilada.
3. Meça a tensão entre os eletrodos de cobre e cobre com solução de água com cloreto de amônio.
4. Meça a tensão entre os eletrodos de cobre e zinco com solução de água com cloreto de amônio. Repita a medição com a lâmpada de carga.
5. Meça a tensão entre os eletrodos de cobre, zinco e grafite com solução de água com cloreto de amônio. Faça as seguintes combinações: Cobre /Grafite, Cobre/Zinco e Grafite/ Zinco. Repita as medições com a lâmpada de carga.
6. Repetir a experiência anterior (sem a lâmpada conectada) alterando o espaçamento entre os eletrodos.
7. Ligue o eletrodo de zinco com um fio utilizando uma garra jacaré e o mantenha na solução. Retire-o lentamente da solução medindo a tensão.
8. Repita a experiência 5 aumentando a concentração de amônia na água.
Apresentação dos Resultados
Faça tabelas com os valores medidos indicando a precisão.
Análise dos Resultados
- Como a tensão se comportou com relação aos diversos materiais com água pura?
- Como a tensão se comportou com relação aos diversos materiais com a solução de cloreto de amônio?
- Como a tensão se comportou quando a lâmpada foi ligada?
- Como a tensão se comportou ao se retirar um eletrodo da solução?
- Como a tensão se comportou com a variação do espaçamento entre eletrodos?
Conclusões
Formule hipóteses e modelos para explicar os resultados.
