Objetivo

Estudar o campo magnético produzido por ímãs permanentes.

Descrição

Observar as linhas de campo magnético produzidas por ímãs em diversas configurações.

Materiais

  1. Ímãs diversos
  2. Barras de Ferro
  3. Caixa de limalha de ferro
  4. Folha magnética
  5. Agulha Magnética
  6. Papel milimetrado
  7. Medidor de Campo Magnético1

Experiência

  1. Determine os polos dos ímãs com a agulha magnética.
  2. Coloque os ímãs e barras de ferro sobre a folha magnética conforme as figuras abaixo e fotografe o resultado.
  3. Coloque os ímãs e barras de ferro sobre uma folha de papel milimetrado conforme as figuras abaixo.
  4. Meça o campo magnético com o medidor e a direção com a agulha magnética para diversos pontos. Anote os resultados em outra folha de papel milimetrado.

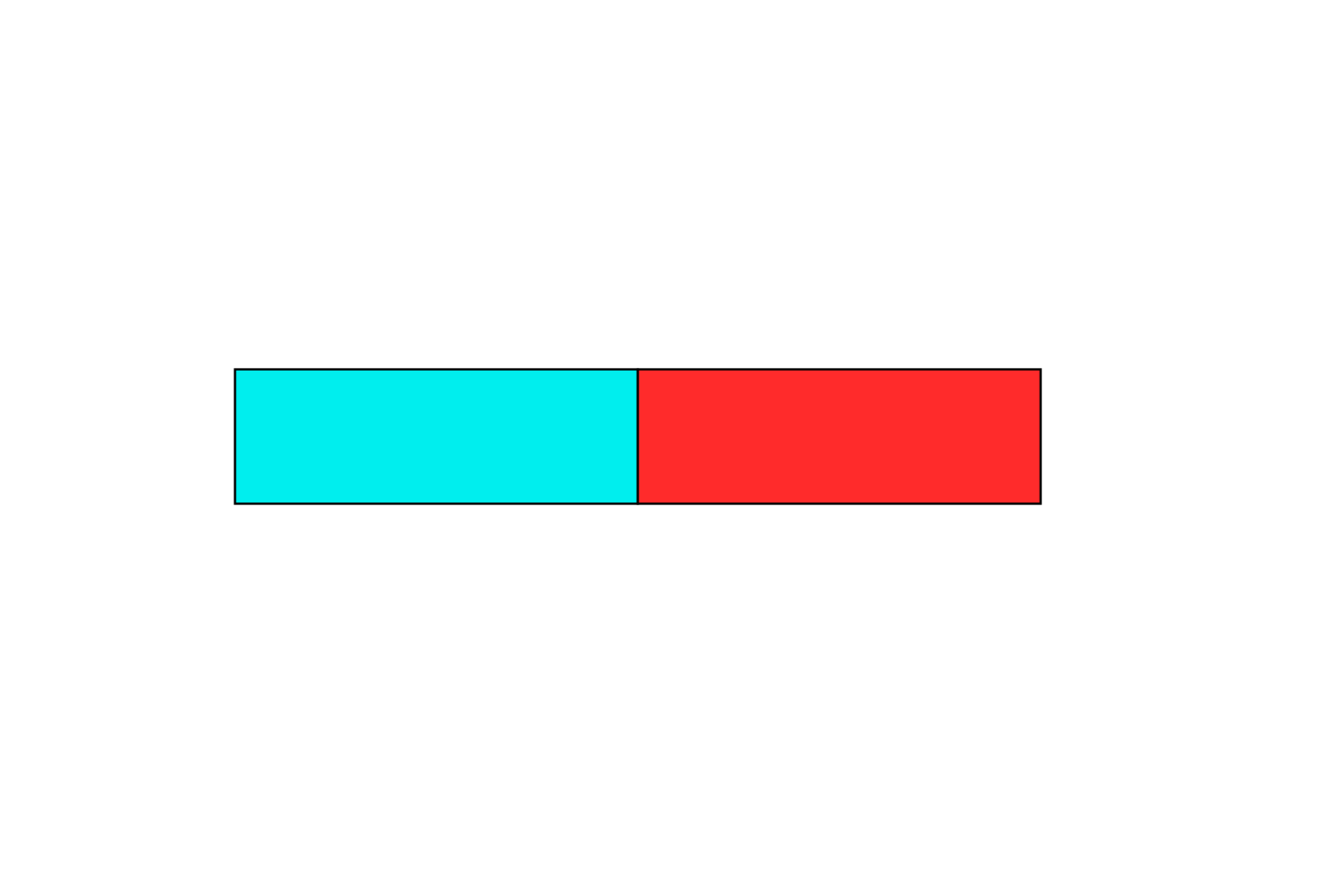

Figura 1. Ímã isolado
Figura 1. Ímã isolado

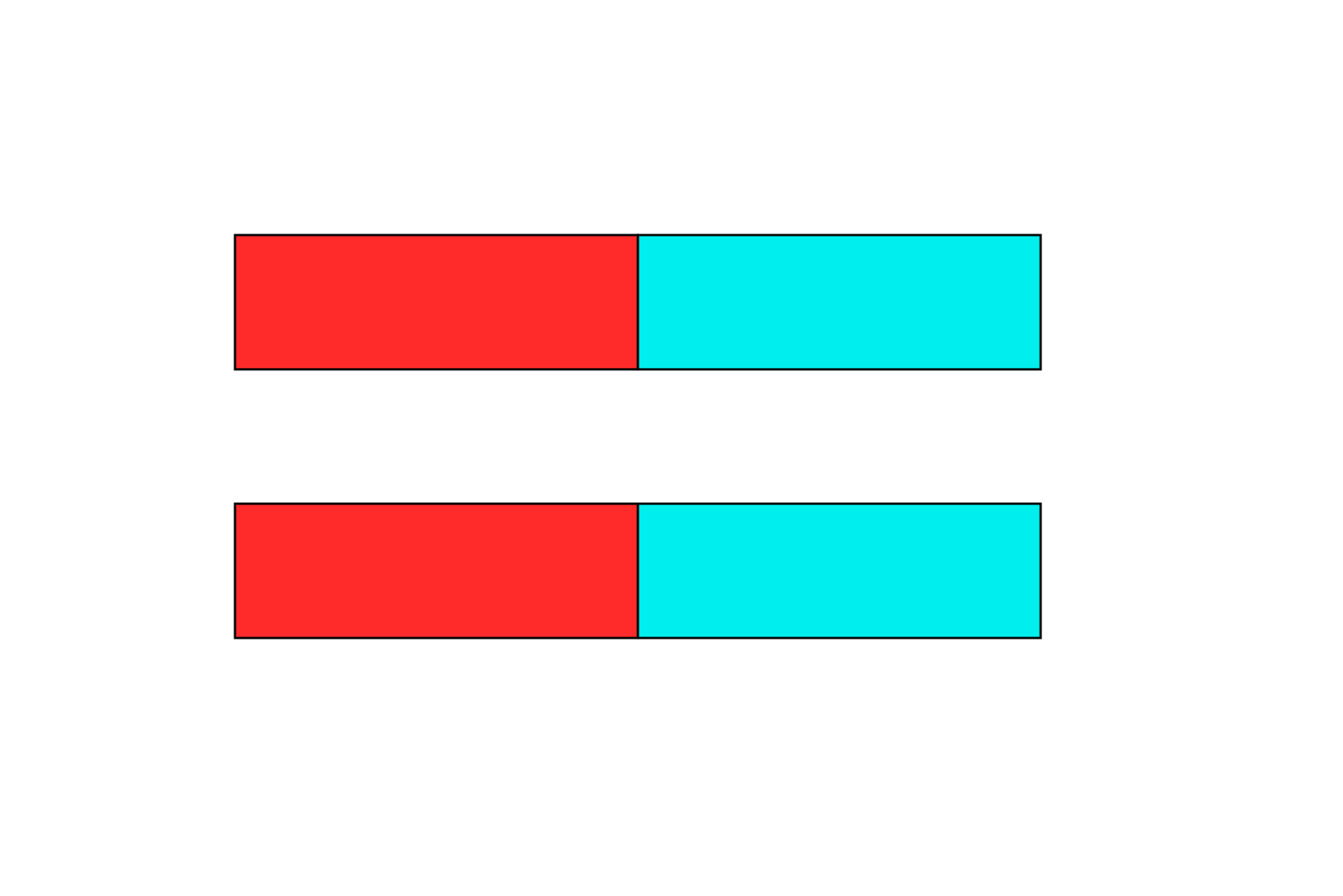

Figura 2. Ímãs paralelos
Figura 2. Ímãs paralelos

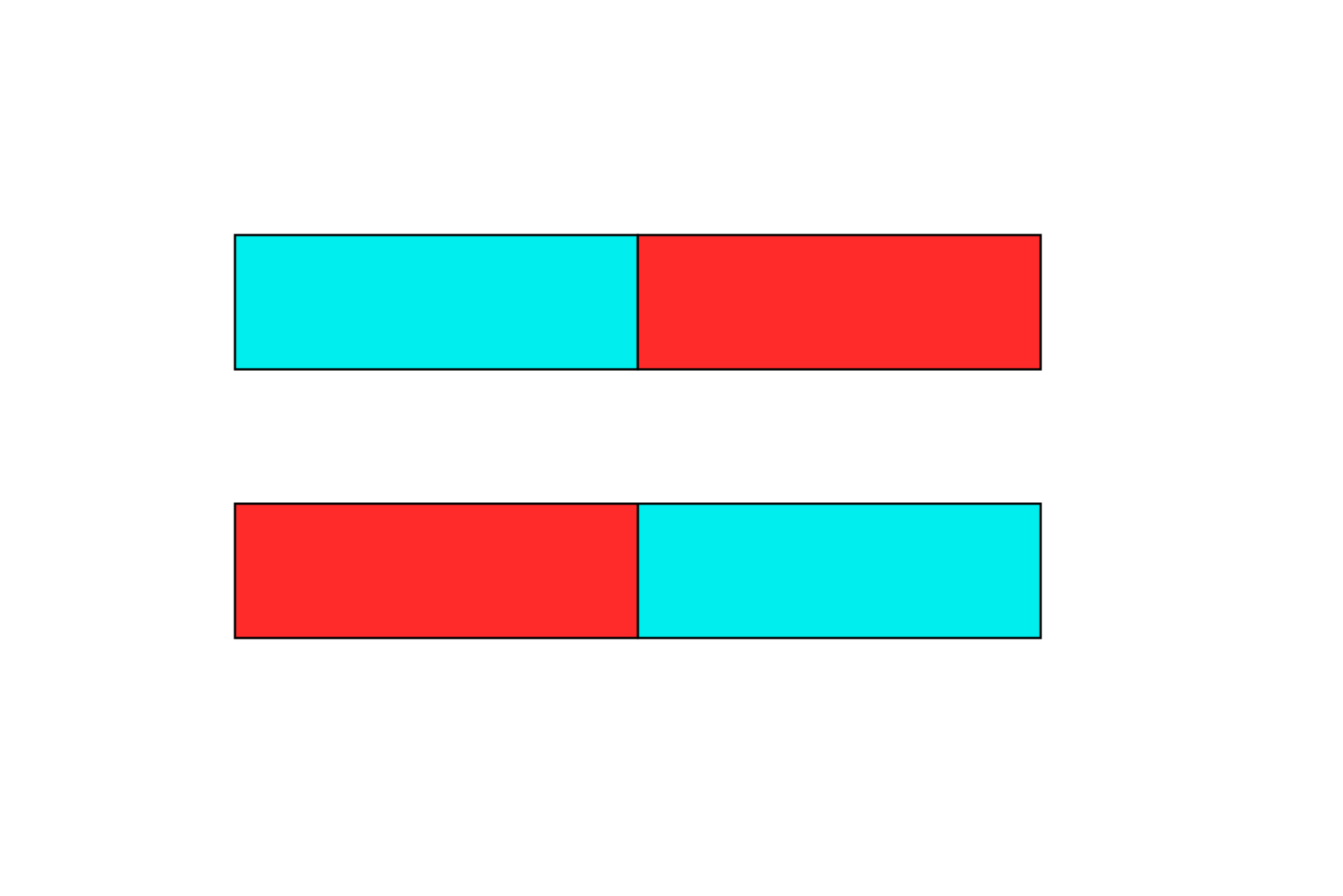

Figura 3 - Ímãs anti-paralelos
Figura 3 – Ímãs antiparalelos

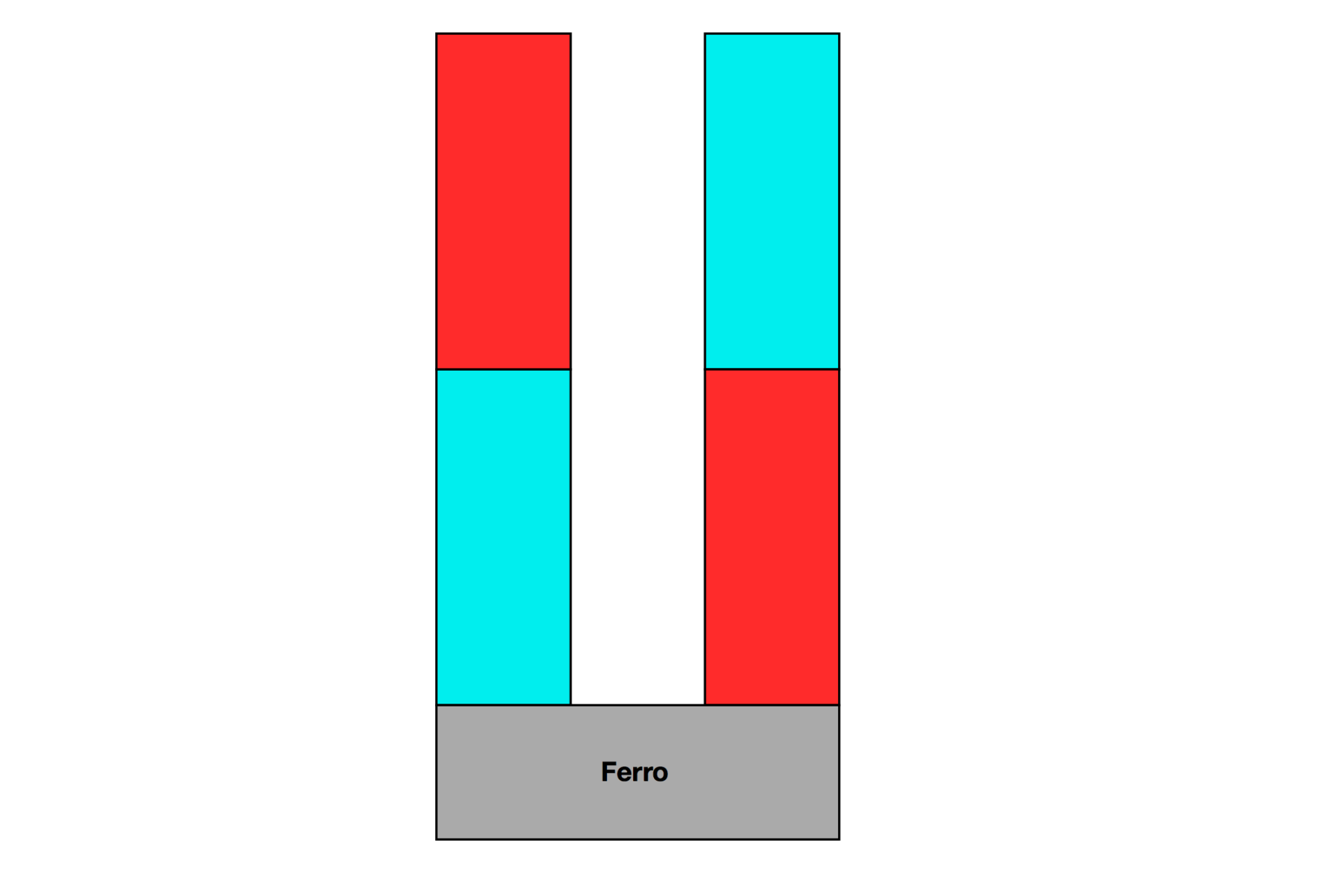

Figura 4 - Ímãs com ferro
Figura 4 – Ímãs com ferro

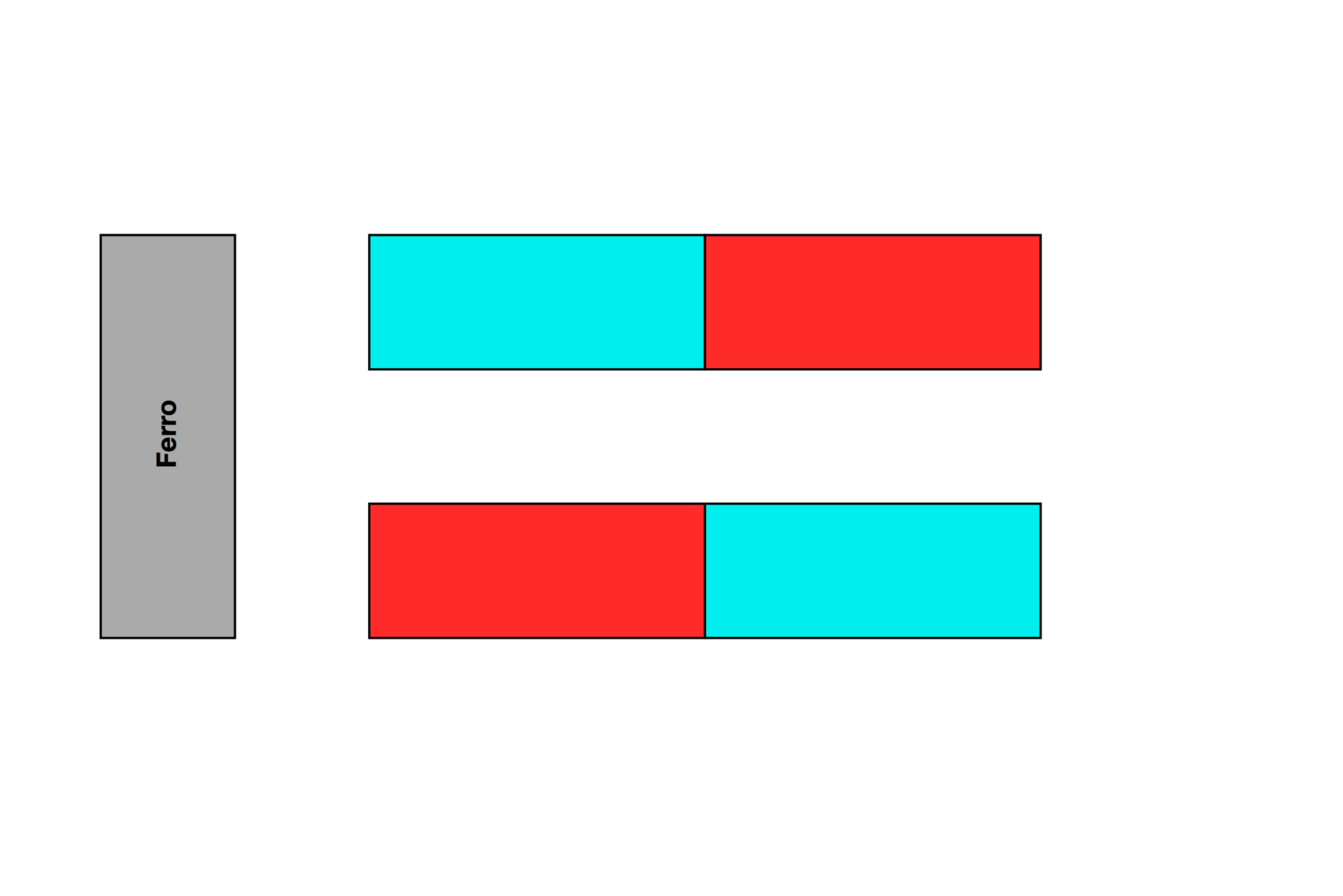

Figura 5 - Ímãs com Ferro #2
Figura 5 – Ímãs com Ferro #2

Apresentação dos Resultados

  1. Apresente os valores de campo magnético em papel milimetrado.

 Análise dos Resultados

Compare os resultados medidos em laboratório com a teoria de campos magnéticos.

Conclusões

Formule hipótese e modelos para explicar os resultados.
